CAT6 Konnektörler ile Yüksek Performanslı Network Bağlantıları

CAT6 konnektörler, Cat6 ethernet kablolarının uç kısmına takılarak modem, router, switch, patch panel, bilgisayar, IP kamera, access point, NVR kayıt cihazı ve diğer ağ ekipmanları arasında bağlantı kurulmasını sağlayan RJ45 kablo uçlarıdır. Gigabit ağ altyapılarında, yüksek hızlı internet bağlantılarında ve daha kararlı veri aktarımı gerektiren kurulumlarda doğru konnektör seçimi kritik öneme sahiptir.

Cat6 kablo kullanmak tek başına yeterli değildir. Kabloya uyumsuz, düşük kaliteli veya hatalı çakılmış bir CAT6 konnektör; hız düşmesi, bağlantı kopması, PoE güç sorunları, ağ cihazının görünmemesi veya paket kaybı gibi problemlere neden olabilir. Bu yüzden Cat6 RJ45 konnektör seçimi yapılırken kablo dış çapı, damar yapısı, pin teması, çakım standardı ve kullanım ortamı birlikte değerlendirilmelidir.

CAT6 Konnektör Ne İşe Yarar?

CAT6 konnektör, Cat6 ethernet kablosunun cihazlara bağlanabilir hale gelmesini sağlar. Kablo içindeki sekiz damar, T568A veya T568B bağlantı standardına göre RJ45 konnektör içine yerleştirilir ve uygun pense ile çakılır. Bu işlemden sonra kablo; internet, yerel ağ, IP kamera, switch, modem ve kabinet bağlantılarında kullanılabilir.

• Cat6 ethernet kablosunun uç sonlandırmasını sağlar.
• Gigabit ağ bağlantılarında stabil temas oluşturur.
• Modem, router, switch ve bilgisayar bağlantılarında kullanılır.
• IP kamera ve PoE destekli cihazlarda veri-güç aktarımını destekler.
• Ofis, kabinet, teknik servis ve saha kurulumlarında özel kablo hazırlamayı mümkün kılar.

CAT6 Konnektörler Hangi Kablolarda Kullanılır?

CAT6 konnektörler, Cat6 standardındaki ethernet kabloları için kullanılır. Cat6 kablolar, Cat5e kablolara göre genellikle daha kalın dış kılıfa ve daha sıkı damar yapısına sahip olabilir. Bu yüzden her RJ45 uç, Cat6 kablo ile sağlıklı şekilde uyum sağlamaz.

Kablo dış çapı, damar kalınlığı ve kablonun UTP, FTP veya STP yapıda olması konnektör seçimini etkiler. Uygun olmayan konnektör kullanıldığında damarlar uç noktaya kadar ilerlemeyebilir, pinler tam temas etmeyebilir veya dış kılıf konnektör içinde yeterince sıkışmayabilir. Bu da bağlantı kalitesini doğrudan düşürür.

CAT6 Konnektör Seçerken Nelere Dikkat Edilmeli?

CAT6 konnektör seçimi yapılırken ilk olarak kullanılacak kablonun yapısı kontrol edilmelidir. Cat6 kablonun dış kalınlığı, iç damar çapı, ekranlama yapısı ve kullanım yeri doğru ürün seçimini belirler. Sadece “RJ45” yazan her konnektör Cat6 kablo için doğru tercih değildir.

• Kablo kategorisi: Ürün Cat6 kablo ile uyumlu olmalıdır.
• Dış çap uyumu: Kablo konnektör içine zorlanmadan oturmalıdır.
• Damar yapısı: İç iletkenler pin temasına uygun şekilde yerleşmelidir.
• Kablo tipi: UTP, FTP veya STP kablo yapısı dikkate alınmalıdır.
• Pin kalitesi: Sağlam metal temas yüzeyi gigabit bağlantılar için önemlidir.
• Kullanım alanı: Ev, ofis, kabinet, IP kamera veya PoE hattı ihtiyacına göre seçim yapılmalıdır.

CAT6 Konnektör ile CAT5 Konnektör Arasındaki Fark

CAT6 konnektör ile CAT5 konnektör dışarıdan benzer görünebilir fakat her zaman aynı kabloyla uyumlu çalışmaz. Cat6 kablolar daha yüksek performans hedefleyen ağ altyapılarında kullanıldığı için konnektörün kabloyu iyi kavraması ve pin temasını doğru sağlaması gerekir.

Cat5 veya Cat5e için tasarlanmış dar yapılı bir RJ45 uç, Cat6 kabloda montaj zorluğu oluşturabilir. Damarlar konnektöre tam yerleşmezse bağlantı dışarıdan sağlam görünse bile gigabit hızda stabil çalışmayabilir. Bu yüzden Cat6 kablo için Cat6 uyumlu RJ45 konnektör tercih edilmelidir.

Özellik	CAT5 Konnektör	CAT6 Konnektör
Kablo uyumu	Cat5 ve Cat5e kablolar için tercih edilir	Cat6 ethernet kabloları için tercih edilir
Kablo çapı	Daha ince kablolarda daha uygundur	Daha kalın Cat6 kablo yapısını destekleyebilir
Kullanım alanı	Temel network bağlantıları	Gigabit ağ, IP kamera, ofis ve kabinet altyapıları
Seçim hassasiyeti	Daha standart kablo yapılarıyla kullanılır	Kablo tipi ve dış çap uyumu daha dikkatli kontrol edilmelidir

Gigabit Ağlarda CAT6 Konnektör Neden Önemlidir?

Gigabit ağlarda bağlantı hattındaki her parça performansı etkileyebilir. Modem, switch, ethernet kablosu ve ağ kartı gigabit desteklese bile hatalı çakılmış bir CAT6 konnektör bağlantının düşük hızda çalışmasına neden olabilir. Bazı durumlarda bağlantı 100 Mbps seviyesine düşebilir veya ağ kopmaları yaşanabilir.

Cat6 kabloyla yüksek hız hedefleniyorsa RJ45 uçların doğru çakılması, tüm damarların sağlıklı temas etmesi ve kablo testinin yapılması gerekir. Özellikle ofislerde, sunucu odalarında, IP kamera altyapılarında ve yüksek veri trafiği olan ağlarda konnektör kalitesi doğrudan hissedilir.

CAT6 Konnektör Nasıl Çakılır?

CAT6 konnektör çakımında kablonun dış kılıfı kontrollü şekilde soyulur, iç damarlar açılır, doğru renk sıralamasına göre hizalanır ve RJ45 konnektör içine yerleştirilir. Kablo yapısı Cat5e’ye göre daha sert ve kalın olabileceği için damarların düzgün sıralanması biraz daha dikkat ister.

Çakım sırasında damarlar konnektörün ucuna kadar ilerlemelidir. Dış kılıfın da konnektör arka kısmında yeterli şekilde tutulması gerekir. Sadece iç damarların sıkışması, kablonun mekanik dayanıklılığını düşürür. Çakım sonrası kablo tester ile bağlantı kontrolü yapılması daha sağlıklı olur.

• Kablo dış kılıfı gereğinden fazla soyulmamalıdır.
• İç damarlar bükülmeden ve ezilmeden hizalanmalıdır.
• T568A veya T568B standardından biri seçilmelidir.
• Kablonun iki ucunda aynı sıralama uygulanmalıdır.
• Damarlar konnektörün uç noktasına kadar ilerletilmelidir.
• RJ45 pense ile düzgün sıkım yapılmalıdır.
• Çakım sonrası kablo test cihazı ile kontrol edilmelidir.

T568A ve T568B Standardı CAT6 Kablolarda Nasıl Kullanılır?

CAT6 konnektör çakımında T568A ve T568B standartları kullanılır. Bu standartlar, ethernet kablosu içindeki renkli damarların RJ45 uç içinde hangi sırayla yerleşeceğini belirler. Standart düz network kablosunda genellikle kablonun iki ucunda da aynı sıralama kullanılır.

Mevcut ağ altyapısında hangi standart kullanılıyorsa yeni hazırlanan kablonun da aynı düzene göre hazırlanması daha doğru olur. Rastgele renk sıralaması yapılması, bağlantının hiç çalışmamasına veya kararsız çalışmasına neden olabilir. Kurumsal ağlarda standart dışı çakım, bakım sürecini gereksiz şekilde zorlaştırır.

UTP, FTP ve STP Cat6 Kablolarda Konnektör Seçimi

Cat6 kablolar yalnızca kategori olarak değil, ekranlama yapısı olarak da farklılaşabilir. UTP kablolar ekranlamasız yapıya sahiptir. FTP veya STP kablolar ise parazit koruması için ekranlama katmanları içerebilir. Bu fark, kullanılacak CAT6 konnektör yapısını etkileyebilir.

Kablo Tipi	Yapı	Konnektör Seçiminde Dikkat Edilecek Nokta
Cat6 UTP	Ekranlamasız ethernet kablosu	Standart Cat6 RJ45 konnektörlerle kullanılabilir
Cat6 FTP	Folyo ekranlamalı kablo yapısı	Ekranlama yapısına uygun konnektör tercih edilmelidir
Cat6 STP	Daha korumalı ekranlı kablo yapısı	Topraklama ve ekranlama uyumu dikkate alınmalıdır

IP Kamera ve PoE Sistemlerinde CAT6 Konnektör Kullanımı

IP kamera sistemlerinde Cat6 kablo ve CAT6 konnektörler, özellikle uzun hatlarda ve PoE destekli kurulumlarda sık tercih edilir. PoE bağlantılarda ethernet kablosu üzerinden hem veri hem de güç taşındığı için konnektör teması daha kritik hale gelir. Zayıf temas, kameranın yeniden başlamasına veya görüntünün kesilmesine neden olabilir.

Kamera hattında RJ45 Cat6 uç kullanılırken bağlantı noktası mutlaka kontrol edilmelidir. Dış ortamda kullanılan kamera bağlantılarında konnektör açıkta bırakılmamalı, uygun bağlantı kutusu veya koruyucu muhafaza kullanılmalıdır. Nem ve oksitlenme, PoE hatlarında ciddi bağlantı sorunları oluşturabilir.

• PoE kamera bağlantılarında pin teması dikkatle kontrol edilmelidir.
• Cat6 kabloya uyumlu RJ45 uç kullanılmalıdır.
• Dış ortam bağlantıları su ve neme karşı korunmalıdır.
• Çakım sonrası kamera hattı test edilmelidir.
• Görüntü kesilmesi durumunda konnektör uçları da kontrol edilmelidir.

Ofis, Kabinet ve Patch Panel Kurulumlarında CAT6 Konnektörler

Ofis ve kabinet altyapılarında CAT6 konnektörler, düzenli ve yüksek performanslı network hattı hazırlamak için kullanılır. Switch, patch panel, router, ağ prizi, access point ve bilgisayar bağlantılarında Cat6 kablo tercih ediliyorsa uç sonlandırmada da uyumlu konnektör kullanılmalıdır.

Kabinet içinde çok sayıda kablonun bulunduğu yapılarda doğru çakım ve düzenli etiketleme bakım sürecini kolaylaştırır. Hatalı veya etiketsiz kablo sonlandırmaları, arıza tespiti sırasında ciddi zaman kaybı oluşturur. CAT6 konnektörler küçük parçalar gibi görünse de kurumsal ağ düzeninin temel noktalarından biridir.

CAT6 Konnektör Kullanımında Sık Yapılan Hatalar

CAT6 konnektör kullanımında en sık yapılan hata, Cat6 kabloya fiziksel olarak uymayan RJ45 uç kullanmaktır. Konnektör zorlanarak takıldığında damarlar ezilebilir veya pin teması sağlıklı oluşmayabilir. Bir diğer yaygın hata, T568A ve T568B renk sıralamasını karıştırmaktır.

• Cat6 kabloya Cat5 uyumlu dar konnektör takmaya çalışmak
• Kablo damarlarını konnektör ucuna kadar ilerletmemek
• Dış kılıfı fazla soyup kabloyu mekanik olarak zayıflatmak
• UTP ve FTP kablo farkını dikkate almamak
• PoE hatlarda düşük kaliteli RJ45 uç kullanmak
• Çakım sonrası kablo tester ile kontrol yapmamak
• Kırık tırnaklı konnektörü kullanmaya devam etmek

CAT6 Konnektör İnternet Hızını Etkiler mi?

CAT6 konnektör, ethernet hattındaki en önemli temas noktalarından biridir. Kablo ve cihazlar yüksek hız desteklese bile hatalı konnektör bağlantıyı yavaşlatabilir. Gigabit bağlantının 100 Mbps görünmesi, sık kopma yaşanması veya cihazın IP alamaması gibi sorunlarda RJ45 uçlar kontrol edilmelidir.

İnternet hız sorunu yalnızca servis sağlayıcıdan kaynaklanmaz. Ethernet kablosu, konnektör çakımı, switch portu, modem girişi, ağ kartı ve kablo uzunluğu birlikte değerlendirilmelidir. Sağlam çakılmış kaliteli bir CAT6 konnektör, ağ hattının potansiyelini daha doğru kullanmasına yardımcı olur.

Kaliteli CAT6 Konnektör Kullanmanın Avantajları

Kaliteli CAT6 konnektörler, kablo damarlarıyla daha sağlıklı temas kurar ve cihaz portuna daha güvenli şekilde oturur. Pin yapısı sağlam, tırnak bölgesi dayanıklı ve kabloyu iyi kavrayan ürünler uzun süreli network bağlantılarında daha avantajlıdır.

Ofis ağlarında daha az kesinti, IP kamera sistemlerinde daha kararlı görüntü aktarımı, ev kullanımında daha stabil internet bağlantısı ve teknik servis uygulamalarında daha düşük arıza dönüşü için konnektör kalitesi önemlidir. Cat6 kablo kullanılıyorsa ucunda kullanılan parça da bu performansa uygun olmalıdır.

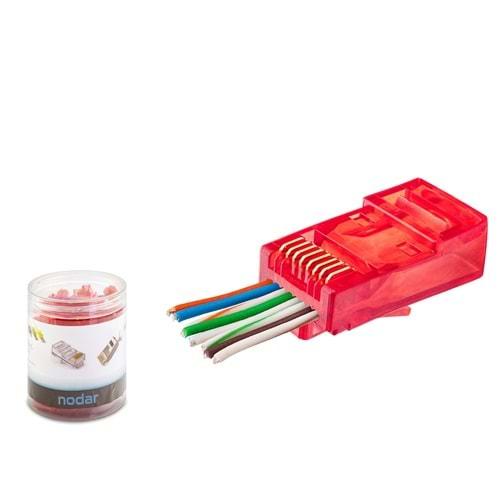

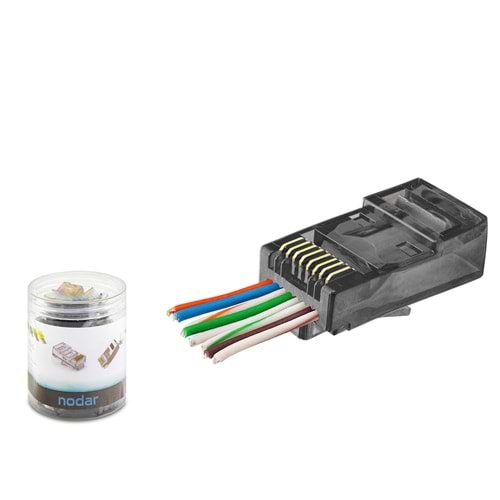

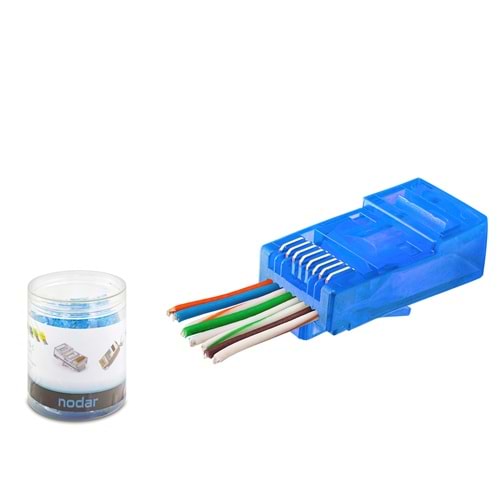

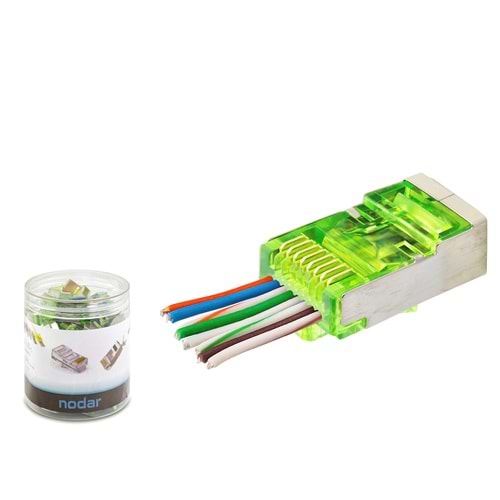

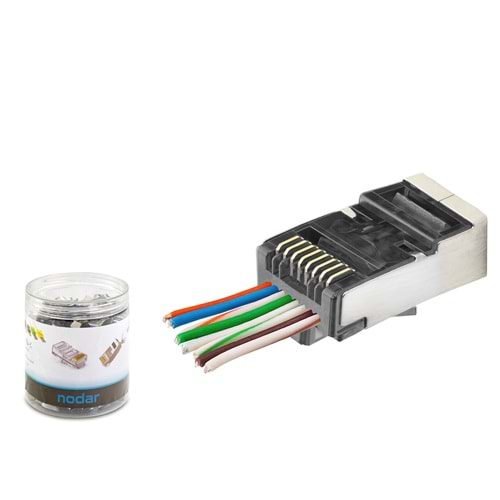

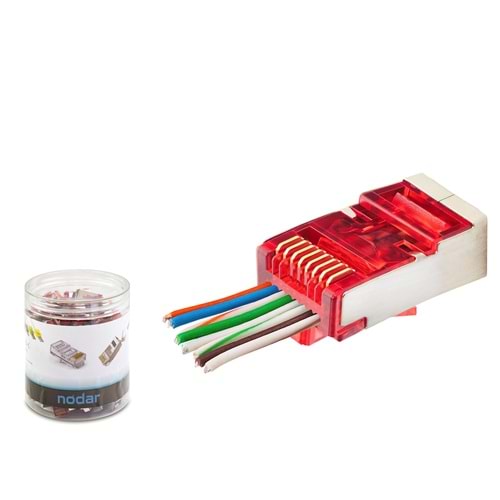

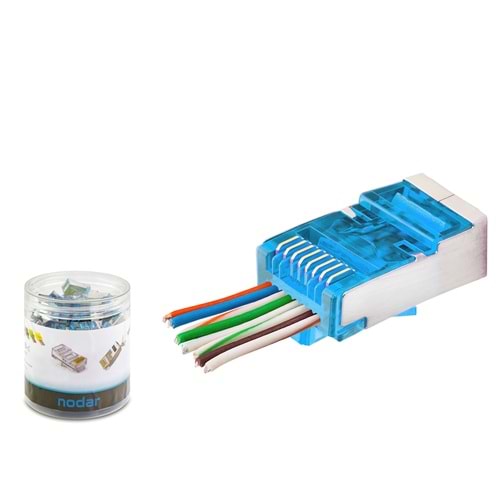

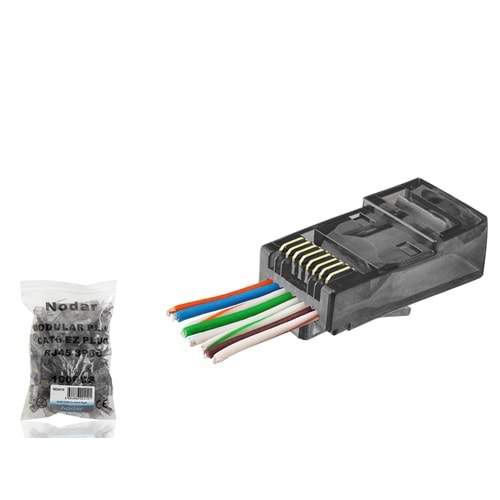

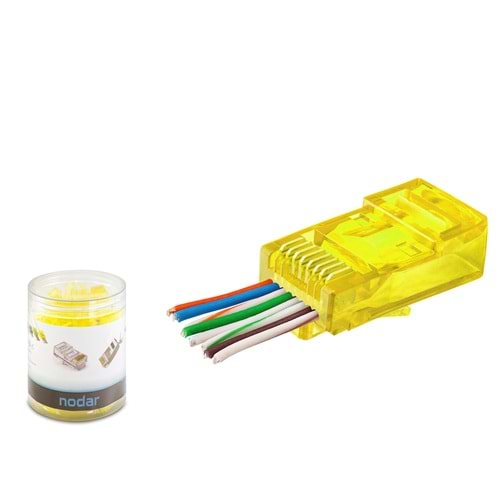

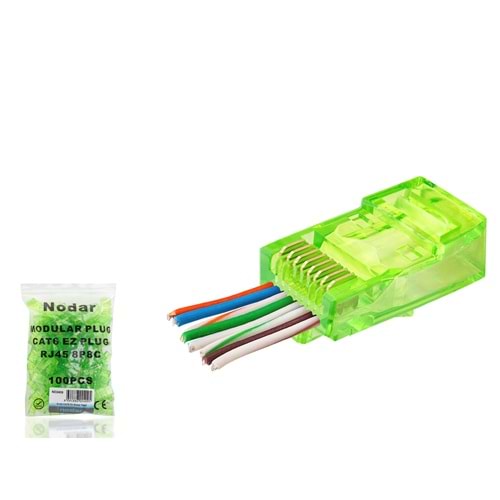

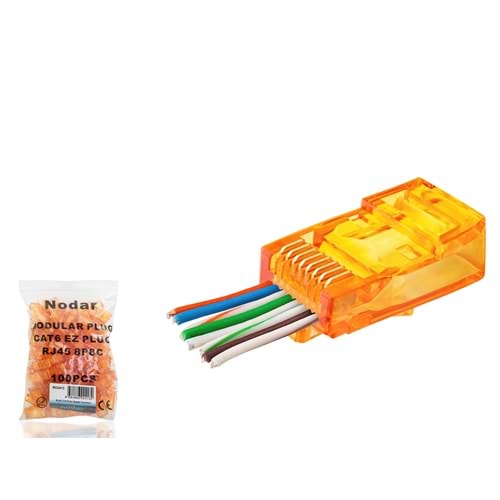

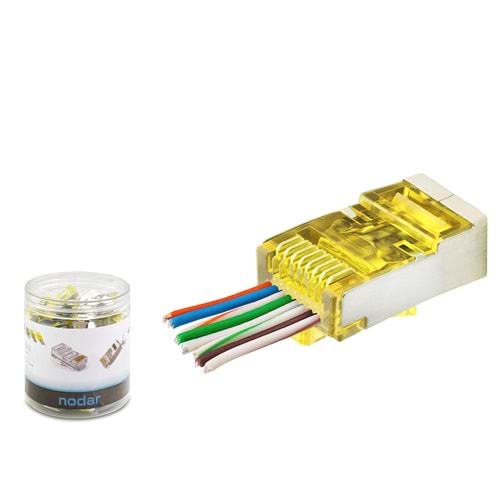

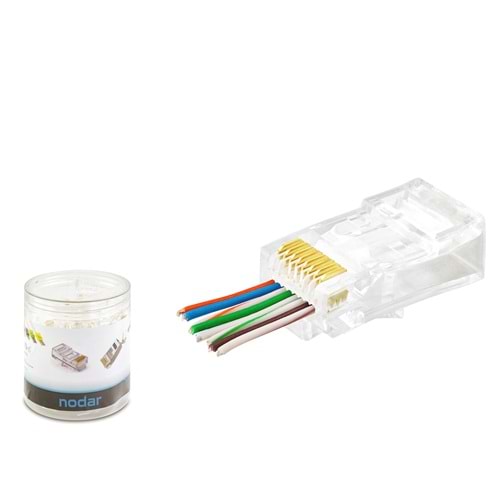

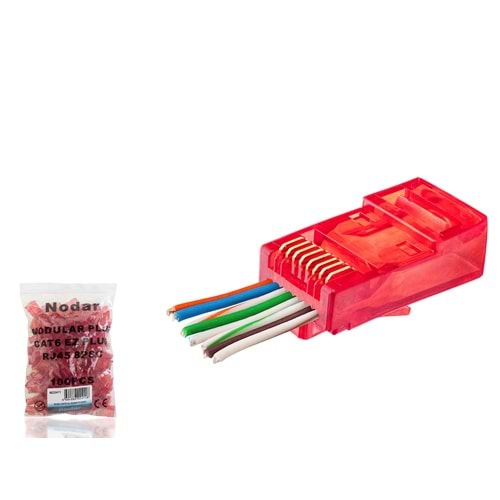

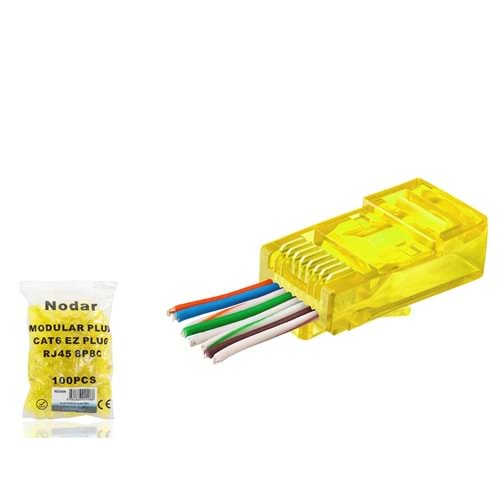

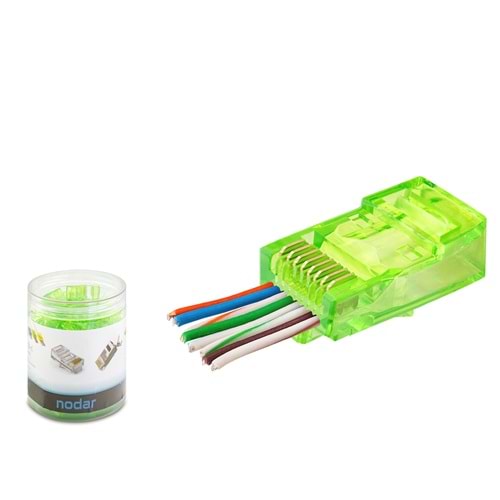

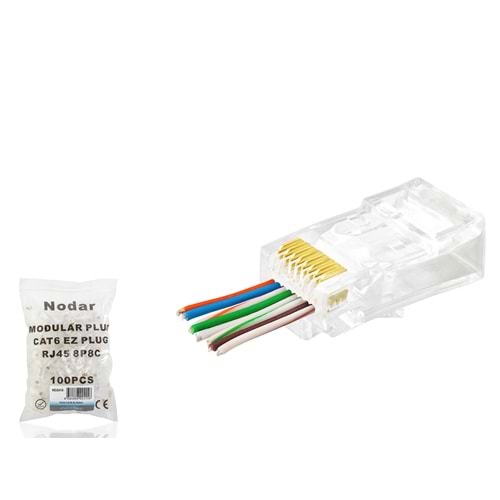

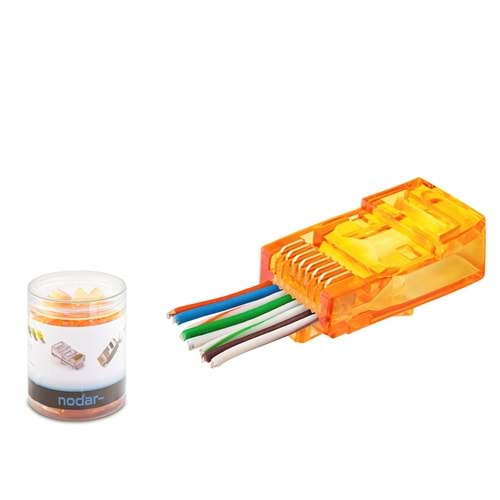

NODAR CAT6 Konnektörler Kategorisinde Yer Alan Ürünler

NODAR CAT6 Konnektörler kategorisinde Cat6 ethernet kabloları için kullanılabilecek RJ45 kablo ucu seçenekleri yer alır. Modem, switch, router, bilgisayar, IP kamera, NVR, access point, patch panel ve kabinet bağlantılarında özel uzunlukta network kablosu hazırlamak için değerlendirilebilir.

Doğru CAT6 konnektör seçimi için kablo tipi, kablo dış çapı, UTP-FTP yapısı, ağ hızı ihtiyacı, PoE kullanımı ve montaj ortamı birlikte kontrol edilmelidir. Network altyapısında yüksek performans hedefleniyorsa kablo kadar konnektör seçimi de ciddiye alınmalıdır.

Sıkça Sorulan Sorular

CAT6 konnektör ne işe yarar?

CAT6 konnektör, Cat6 ethernet kablosunun modem, switch, bilgisayar, IP kamera, patch panel ve ağ cihazlarına bağlanmasını sağlayan RJ45 kablo ucudur.

CAT6 konnektör Cat5 kabloda kullanılır mı?

Fiziksel uyum bazı durumlarda mümkün olabilir; ancak doğru yaklaşım kablo kategorisine uygun konnektör kullanmaktır. Cat5 kablo için Cat5 uyumlu RJ45 uç tercih edilmelidir.

CAT6 konnektör ile CAT5 konnektör aynı mı?

Hayır. Dışarıdan benzer görünseler de Cat6 kablolar daha kalın olabildiği için Cat6 uyumlu konnektör kullanmak daha sağlıklı olur.

CAT6 konnektör nasıl çakılır?

Kablo dış kılıfı soyulur, damarlar T568A veya T568B standardına göre dizilir, RJ45 konnektör içine yerleştirilir ve uygun pense ile sıkılır.

CAT6 konnektör gigabit interneti etkiler mi?

Evet. Hatalı çakılmış veya düşük kaliteli CAT6 konnektör gigabit bağlantının düşük hızda çalışmasına ya da bağlantının kopmasına neden olabilir.

PoE kamera için CAT6 konnektör kullanılır mı?

Evet. PoE destekli IP kamera sistemlerinde Cat6 kablo ile birlikte uyumlu CAT6 konnektör kullanılabilir. Pin teması ve dış ortam koruması önemlidir.

CAT6 konnektör çakıldıktan sonra test edilmeli mi?

Evet. Dışarıdan düzgün görünen bir kablo bile pin teması veya renk sıralaması hatası nedeniyle çalışmayabilir. Kablo tester ile kontrol yapılmalıdır.
